    Battery Chargers Wireless Power Coil , Qi Wireless Receiver Coil 25 Degree Temp

    wireless Charging Coil Assembly WX5010-6R3K Using for transmitter and receiver module to battery Chargers and Mobile Phone​

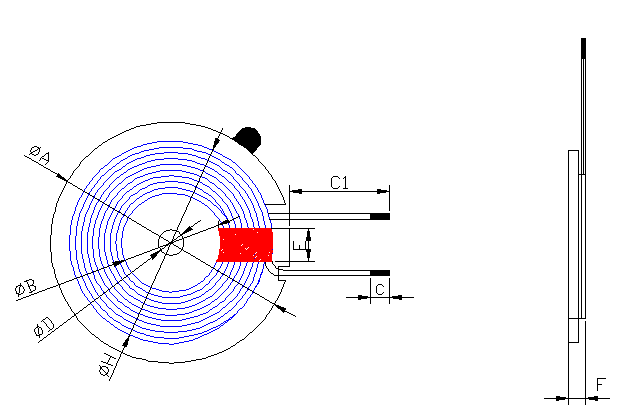

    1. DIMENSIONS(MM)



    A(mm)50.0+/-1.0
    B (mm)20.5+/-0.5
    C(mm)1.5~3.0
    C1(mm)5.0+/-1.0
    D(mm)5.3+/-0.3
    E(mm)5.0Ref
    F(mm)2.7Max


    ​2. MATERIAL


    a, CORE:G50*5.0*1.0

    b, WIRE:∮0.08*105P*10.5TS

    c, Sn:Sn99.3% Cu:0.7%

    d. yellow adhesive:1603

    e. doubld faced adhesive tape:49.3*0.06

    f. tape maroom:mylar tape 5.0mm width


    3. ELECTRICAL DIAGRAM:



    4. ELECTRICAL CHAR ACTERISTIC:


    ITEMSPECTEST EQUIPMENTTEST CONDITION
    INDUCTANCE(L)6.3uH+10%WK5237 OR EQU100KHz/0.25V
    DCR60(mΩ)MAX502BC
    Q Value)70 MinWK5237 OR EQU100KHz/0.25V

    5. SPECIFICATION NO:



    WX 50106R3 K2

    ① ② ③ ④

    ①Product symbol:

    ②Dimmensions:

    ③Inductance : 2R2:2.2μH, R47:0.47μH,310:31uH,501:500uH,152:1.5mH

    ④Tolerance: J-±5% K-±10% M-±20% N-±30% P-MIN


    6.TEST DATA:



    ELECTRICAL CHARACTERISTIC
    ITEML(μH)DCR(mΩ)Q
    SPEC6.3+/-10%60MAX70 Min
    16.5836.299.7
    26.5436.196.6
    36.5435.698.5
    46.5136.098.6
    56.4737.098.9
    X6.52836.1898.46
    R0.111.43.1
    7.RELIABILITY TEST

    1.STORAGE TEMPERATURE:


    -40℃~85℃

    2.OPERATING TEMPERATURE RANGE :


    -40℃~+85℃(CONTAIN HEATING COIL)

    -40℃~+85℃

    3.EXTERNAL APPEARANCE :


    NO EXTERNAL DEFECTS CAN BE FOUND IN THE VISUAL INSPECTION.


    4. TERMINAL STRENGTH


    FIXED INDUCTORS,ONE END OF THE ELECTRODE WITH 0.45KG PULLING FORCE,GUIDED THE NEEDLE DOES NOT FALL OFF.


    5.INSULATING RESISTANCE :


    THE INSULATION RESISTANCE SHOULD BE OVER 1000MΩ WHEN D.C.100V IS APPLIED TO THE WINDING –CORE. MEANWHILE NO STRUCTURE AND ELECTRIC DEFECTS SHOULD BE FOUND FOR 1 MINUTE.


    6. HUMIDITY TEST :


    INDUCTANCE DEVIATION IS WITHIN ±10.0% AND NO STRUCTURE AND ELECTRIC DEFECTS CAN BE FOUND AFTER 96±2hours TEST UNDER THE CONDITIONOF RELATIVE HUMIDITY OF 90~95% AND TEMPERATURE OF 40±5℃. AND 1 HOUR STORAGE UNDER ROOM AMBIENT CONDITIONS AFTER THE DEVICE IS WIPED WITH DRY CLOTH.


    7. VIBRATION TEST :


    INDUCTANCE DEVIATION IS WITHIN ±10.0% AFTER 1


    HOUR SWEEPING VIBRATION IN EACH THREE DIRECTIONS. NAMELY, FREQUENCY IS10~55Hz ANDTHE AMPLITUDE OF 1MINUTE CYCLE IS 1.5mm .

    8.PACKAGING

    a. Quantilty

    b. Packaing Dimensions (mm)


    Used PE Packaing

    L*W*H (350*350*170)

    9.Background


    Inductive Coupling: good coupling between two coils, a transmitter coil and a receiver coil. An alternating current in the transmitter coil generates a magnetic field which induces a voltage in the receiver coil. This voltage can be used to power a mobile device or charge a battery. It is ideal for wireless charging transmitter coil assembly and increase the charging efficiency.


    10.Features


    Wireless charging transmitter coil assembly (Tx - coil)
    Litz wire winding Shield by Ni-Zn ferrite material
    Compliance with Qi standard of WPC


    11.Applications


    Mobile Phones
    Battery or battery Chargers
    Cameras
    MP3 /PMP
    MID's
    Hand Held Devices
    Gaming devices
