    Large Current 32D751K NTC Thermistor For Limiting Inrush Current

    Ask Lasest Price
    Brand Name : SHIHENG
    Model Number : 32D751K
    Certification : UL CQC TUV
    Price : Negotiable
    Payment Terms : T/T
    Supply Ability : 10000000PCS Per Month
    Delivery Time : 7-10 days
    • Product Details
    • Company Profile

    Large Current 32D751K NTC Thermistor For Limiting Inrush Current

    Large Current 32D751K NTC Thermistor For Limiting Inrush Current


    Guangdong Uchi Electronics Co.,Ltd
    SPECIFICATION FOR APPROVAL
    Rev1.0SPECIFICATIONNO.
    PART
    NO.
    UCHI-32D751K+TeflonwirePAGE 1 OF 4
    DATE: 2022 年 12月 8日
    1.OUTLINE
    1.1APPEARANCEWITHOUT ANY CRACK, MARKING SHOULD BE CLEAR

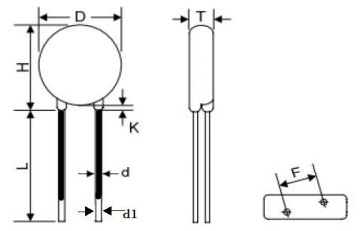

    1.2DIMENSIONSDIMENSIONS (mm)
    D (max)36
    H (max)40
    K (max)4.0
    T (max)9.4
    d (±0. 1)1.3
    d1(±0.1)1.0
    F (±1.5)20
    L(min)35
    Epoxy Colour: Blue
    2.ELETRICAL PARAMETER
    2.1MAX ALLOWABLE VOLTAGEAC: 460(V)At 1mA DC
    DC: 615(V)
    2.2VARISTOR VOLTAGE675-825(V)V0. 1mA □ V1mA ■
    2.3RATED WATTAGE1.2(W)
    2.4MAX CLAMPING VOLTAGEIP: 200(A)Test Current Waveform
    8/20 μs
    Vc: 1240(V)
    2.5WITHSTANDING SURGE
    CURRENT
    1Time 25000ATest Current Waveform
    8/20 μs
    2time 2000A
    2.6MAX ENERGY620(J)Test Current Waveform
    10/1000 μs
    2.7TYPICAL CAPACITANCE2000(pf)@1KHz
    2.8LEAKAGE CURRENT≦30 (μA)At 80% of Varistor Voltage
    2.9NONLINEAR EXPONENT (α)≧20Large Current 32D751K NTC Thermistor For Limiting Inrush Current α=log log
    2.10TEMPERATURE COEFFICENT
    OF VARISTOR VOLTAGE
    ≦ ±0.05%/C
    max
    Vc85C-Vc25C 1
    Vcat25C × 60 × 100(%C)
    2.11IMPULSE LIFE≦±10%(V1mA)Test Current Waveform 8/20 μs
    Guangdong Uchi Electronics Co.,Ltd

    SPECIFICATION FOR

    APPROVAL
    Rev1.0SPECIFICATIONNO.
    PART
    NO.
    UCHI-32D751K(Teflonwire)PAGE :2 OF 4
    DATE:2022 年 12月 8日
    3.PACKING
    3.1Quantity100PCS
    3.2Packing DimensionLarge Current 32D751K NTC Thermistor For Limiting Inrush Current Large Current 32D751K NTC Thermistor For Limiting Inrush Current LPLP240max
    HP60 max
    WP180max
    Unit:mm
    4.MATERIAL LIST
    4.1DrawingT e f l o n w i r e
    4.2Material Chart RoHsItemCompositionManufacturer
    CoatingEpoxy ResinMade in China, and in line with the UL 94-V0
    testing, meet the environmental requirements
    LeadCp wireMade in China, meet the environmental
    requirements
    ElectrodeSilverMade in China, meet the environmental
    requirements
    DiskZinc OxideZip Over LLC
    SolderSn:96.5%CU
    0.5%Ag3.0%
    Made in China, meet the environmental
    requirements

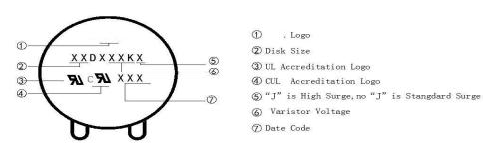

    5. MARKING CODE
    Guangdong Uchi Electronics Co.,Ltd

    SPECIFICATION FOR APPROVAL
    Rev1.0SPECIFICATIONNO.
    PART
    NO.
    UCHI-32D751K(TeflonwirePAGE :3 OF 4
    DATE :2022 年 12月 8日
    ULCULVDECQC
    6.MECHENICAL REQUIREMENTS
    6.1Tensile of TerminationsNo Outstanding
    Damage
    1.0Kgf; 10Sec.
    6.2Bending of TerminationsNo Outstanding
    Damage
    0.5Kgf;90°,3 Times
    6.3VibrationNo Outstanding
    Damage
    Freq:10-55hz;Amp:0.75mm,1Min
    .
    6.4SolderabilityMin. 95% of The
    Terminal Should Be
    Covered With
    Solder Uniformly
    Solder Temp:265±5C
    Immersed Time: ≤5Sec.
    6.5Resistance of soldering heat△ V1mA/V1mA
    ≦±5%
    Solder Temp: 265±5C
    Immersed Time: 10±1Sec.
    7.ENVIRONMENTAL REQUIREMENTS
    7.1High Temperature Storage△V1mA/V1mA
    ≦±5%
    Ambient Temp: 125±2C
    Duration:1000h
    7.2Low Temperature Storage△V1mA/V1mA
    ≦±5%
    Ambient Temp: -40±2C
    Duration:1000h
    7.3High Humidity Storage/Damp
    Heat
    △V1mA/V1mA
    ≦±5%
    Ambient Temp: 40±2C 90-95%
    R.H. Duration:1000h
    7.4Temperature Cycle△V1mA/V1mA
    ≦±5%
    StepTemperature
    (C)
    Period
    (min)
    1-40±330 ±3
    2Room Temp15 ±3
    3125±330 ±3
    4Room Temp15 ±3
    7.5High Temperature Load△V1mA/V1mA
    ≦±10%
    Ambient temp:85±2C
    Duration:1000h Load: MAX.
    Allowable Voltage
    7.6High Humidity Load△V1mA/V1mA
    ≦±10%
    Ambient Temp: 40±2C
    90-95%R.H.Duration:1000H
    Load: MAX. Allowable Voltage
    7.7Operating Temperature Range-40C ~ +85C-40C ~ +85C
    7.8Storage Temperature Range-40C ~ +125C-40C ~ +125C
    Guangdong Uchi Electronics Co.,Ltd

    SPECIFICATION FOR APPROVAL
    Rev1.0SPECIFICATIONNO.
    PART
    NO.
    UCHI-32D751K TeflonwirePAGE :4 OF 4
    DATE :2022 年 12月 8日
    Soldering Recommendation

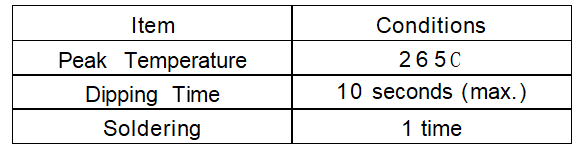

    Wave Lead Free Soldering Recommendation
    Recommendation Reworking Conditions with Soldering Iron
