    0805L010YR Cross 0805 2012 Metric PPTC Resettable Fuses 0.1A 15V Tape in Reel

    Ask Lasest Price
    Brand Name : R
    Model Number : SMD0805R010SF
    Certification : UL,ROHS,REACH
    Price : Negotiable
    Payment Terms : Western Union, T/T, MoneyGram
    Supply Ability : 5000,000,000PCS PER MONTH
    Delivery Time : 10 Days
    • Product Details
    • Company Profile

    0805L010YR Cross 0805 2012 Metric PPTC Resettable Fuses 0.1A 15V Tape in Reel


    0805L010YR Cross 0805 2012 Metric PPTC Resettable Fuses 0.1A 15V Tape in Reel


    0805L010YR Cross 0805 2012 Metric PPTC Resettable Fuses 0.1A 15V Tape in Reel


    Description


    The 0805 Series PTC provides surface mount overcurrent protection for applications where space is at a premium and resettable protection is desired.


    Features


    RoHS compliant, lead-free and halogen-free

    Fast response to fault currents

    Compact design saves board space

    Low resistance

    Low-profile

    Compatible with high temperature solders


    Applications


    • USB peripherals

    • Disk drives

    • CD-ROMs

    • Plug and play protection for motherboards and peripherals

    • Mobile phones - battery and port protection

    • Disk drives

    • PDAs / digital cameras

    • Game console port protection


    Electrical Characteristics


    ModelMarking   MaximumResistanceApp.
    V maxImaxI holdI tripPdTime To Trip
      @25°C@25°CTyp.CurrentTimeR i minR1maxUL
    (Vdc)(A)(A)(A)(W)(A)(Sec)(W)(W)
    SMD0805R005SF115.0300.050.150.50.51.501.50018.000
    SMD0805R010SF115.0300.100.300.50.51.500.7506.000
    SMD0805R020SF29.0300.200.500.58.00.020.5503.500
    SMD0805R035SF36.0300.350.750.58.00.100.2001.200
    SMD0805R035SF12v312.0300.350.750.58.00.100.2001.200
    SMD0805R050SF56.0300.501.000.58.00.100.1000.850
    SMD0805R050SF12v512.0300.501.000.58.00.100.1000.850
    SMD0805R050SF16v516.0300.501.000.58.00.100.1000.850
    SMD0805R050SF24v524.0300.501.000.58.00.100.1000.850
    SMD0805R075SF76.0350.751.500.68.00.200.0700.385
    SMD0805R075SF12v712.0350.751.500.68.00.200.0700.385
    SMD0805R100SF06.0351.001.950.68.00.300.0400.230
    SMD0805R100SF12v012.0351.001.950.68.00.300.0400.230
    SMD0805R110SF06.0351.102.200.68.00.300.0350.210
    SMD0805R110SF12v012.0351.102.200.68.00.300.0350.210
    SMD0805R125SF126.0351.252.501.58.00.600.0250.140
    SMD0805R150SF156.0351.503.001.08.00.500.0150.130

    Temperature Rerating

    ModelAmbient Operation Temperature
    -40°C-20°C0°C25°C40°C50°C60°C70°C85°C
    SMD0805R005SF0.0700.0600.0550.0500.0400.0350.0300.0250.015
    SMD0805R010SF0.140.120.110.100.080.070.060.050.03
    SMD0805R020SF0.280.250.230.200.170.140.120.100.07
    SMD0805R035SF0.470.440.390.350.300.270.240.200.14
    SMD0805R050SF0.680.620.550.500.400.370.330.290.23
    SMD0805R075SF1.000.900.790.750.630.570.530.410.34
    SMD0805R100SF1.351.251.151.000.820.740.650.550.42
    SMD0805R110SF1.451.351.201.100.920.840.750.650.52
    SMD0805R125SF1.651.531.361.251.050.950.850.740.59
    SMD0805R150SF1.981.841.631.501.261.141.020.880.71

    Thermal Derating Curve

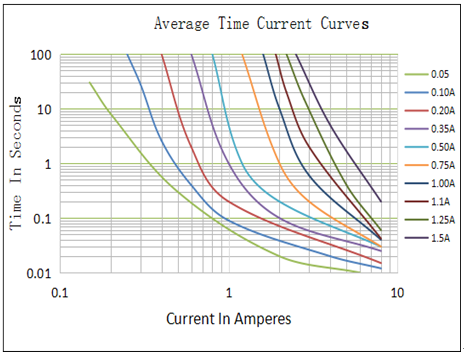

    Average Time-Current Curve

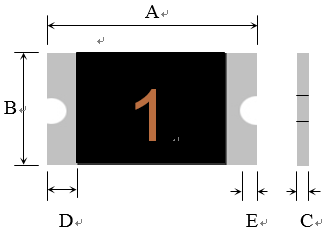

    Size (mm)


    P/NABCDE
    Min.Max.Min.Max.Min.Max.Min.Min.
    SMD0805R005SF2.002.201.201.500.400.900.200.10
    SMD0805R010SF2.002.201.201.500.400.900.200.10
    SMD0805R020SF2.002.201.201.500.350.800.200.10
    SMD0805R035SF2.002.201.201.500.350.800.200.10
    SMD0805R035SF12v2.002.201.201.500.350.800.200.10
    SMD0805R050SF2.002.201.201.500.350.800.200.10
    SMD0805R050SF12v2.002.201.201.500.350.800.200.10
    SMD0805R050SF16v2.002.201.201.500.501.100.200.10
    SMD0805R050SF24v2.002.201.201.500.501.100.200.10
    SMD0805R075SF2.002.201.201.500.501.000.200.10
    SMD0805R075SF12v2.002.201.201.500.501.000.200.10
    SMD0805R100SF2.002.201.201.500.701.200.200.10
    SMD0805R100SF12v2.002.201.201.500.701.200.200.10
    SMD0805R110SF2.002.201.201.500.701.200.200.10
    SMD0805R110SF12v2.002.201.201.500.701.200.200.10
    SMD0805R125SF2.002.201.201.501.001.500.200.10
    SMD0805R150SF2.002.201.201.501.001.500.200.10

    Recommended Pad Layout (mm.)



    Packaging Info


    Part NumberQuantity
    SMD0805R005.010.020.035.050.SF5,000 pcs/reel
    SMD0805R075.100.110.125.SF4,000 pcs/reel
    SMD0805R150SF3,500 pcs/reel

    Tape & reel packaging per EIA481-1
