    SOT-323 SS8050W NPN Silicon Epitaxial Planar Transistor for High Collector Current

    Ask Lasest Price
    Brand Name : UCHI
    Model Number : SS8050W
    Certification : Completed
    Price : Negotiable
    Payment Terms : T/T, Western Union
    Supply Ability : 5000pcs
    Delivery Time : 3weeks
    • Product Details
    • Company Profile

    SOT-323 SS8050W NPN Silicon Epitaxial Planar Transistor for High Collector Current

    SOT-323 high frequency low noise transistor(PNP)


    FEATURES
    - Collector Current.(IC= 1.5A)
    - Complementary To SS8550W.
    - Collector dissipation:PC=200mW(TC=25℃)
    APPLICATIONS
    - High Collector Current.
    ORDERING INFORMATION
    Type No.:SS8050W

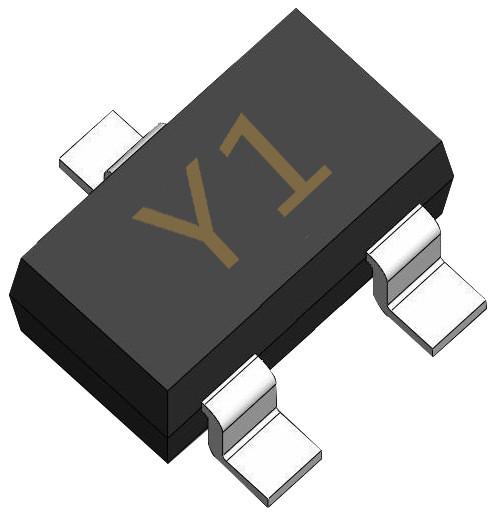

    Marking: Y1
    Package Code:SOT-323

    ELECTRICAL CHARACTERISTICS @ Ta=25 ℃ unless otherwise specified


    ParameterSymbolTest conditionsMINTYPMAXUNIT
    Collector-base breakdown voltageV(BR)CBOIC=100μA,IE=040V
    Collector-emitter breakdown voltageV(BR)CEOIC=2mA,IB=025V
    Emitter-base breakdown voltageV(BR)EBOIE=-100μA,IC=05V
    Collector cut-off currentICBOVCB=40V,IE=00.1μA
    Collector cut-off currentICEOVCE=20V,IB=00.1μA
    Emitter cut-off currentIEBOVEB=5V,IC=00.1μA
    DC current gain

    hFE

    VCE=1V,IC=100mA120400
    VCE=1V,IC=800mA40
    Collector-emitter saturation voltageVCE(sat)IC=800 mA, IB= 80mA0.5V
    Base-emitter saturation voltageVBE(sat)IC=800 mA, IB= 80mA1.2V
    Base-emitter voltageVBEVCE=1V IC=10mA1V
    Transition frequencyfTVCE=10V, IC= 50mA f=30MHz100MHz

    CLASSIFICATION OF hFE(1)


    RankLHJ
    Range120-200200-350300-400

    TYPICAL CHARACTERISTICS @ Ta=25 unless otherwise specified
